白光干涉仪原理

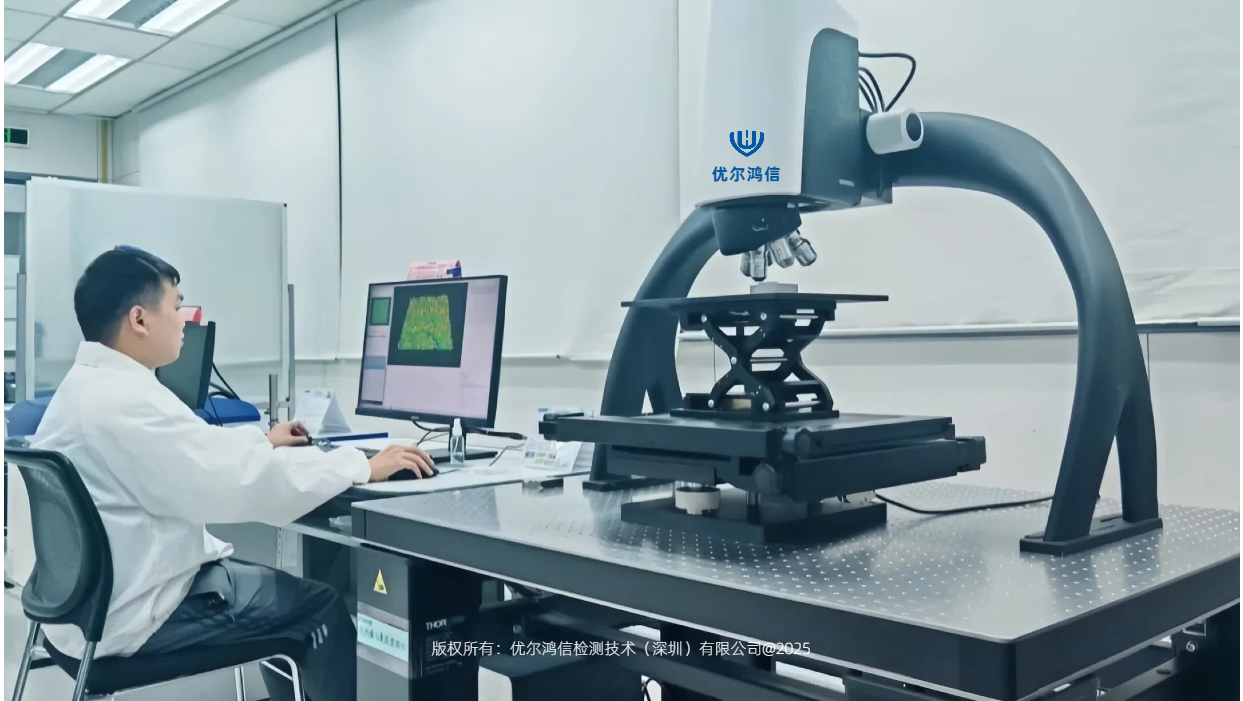

白光干涉仪基于光学干涉原理,利用白光(宽光谱光源)的低相干性特性,通过测量干涉条纹的对比度变化或相位分布,实现表面形貌的纳米级精度测量。其核心原理可分为以下步骤:
光路设计
白光光源经分光镜分为两束,一束照射被测样品表面,另一束照射参考镜(如平面镜)。
两束光反射后重新汇合,形成干涉光场。由于白光包含多波长成分,仅当光程差(OPD)小于相干长度(通常约几微米)时,特定波长成分产生干涉,形成彩色干涉条纹。
干涉信号采集
通过显微物镜将干涉光场聚焦至CCD或CMOS相机,记录不同位置(X-Y轴)的干涉条纹强度分布。
垂直扫描(Z轴)样品或参考镜,改变光程差,采集一系列干涉图像(通常每纳米级步进一次)。
数据处理与形貌重建
包络法:提取每列像素的干涉条纹包络峰值位置,对应表面高度信息。
相位法:通过傅里叶变换或相移算法计算相位分布,反演表面形貌(分辨率更高)。
最终生成三维形貌图,并计算粗糙度参数(如Ra、Rz、Sq等)。


白光干涉测量技术特点
超高分辨率
垂直分辨率可达纳米级(nm),横向分辨率由物镜数值孔径决定(通常0.5-10 μm)。
适用于测量超光滑表面(如光学镜片、半导体晶圆)及微纳结构(如MEMS器件)。
非接触式测量
避免传统触针法对软质材料(如聚合物、生物组织)的划伤,且无测量力影响,数据重复性高。
大范围与高效率
单次测量面积可达毫米级,通过拼接技术可扩展至更大范围。自动化扫描与快速数据处理,适合生产线在线检测。
多参数分析
不仅可计算传统粗糙度参数(Ra、Rq),还能提供功率谱密度(PSD)、曲率、纹理方向等高级形貌特征。
环境适应性
对振动、温度波动敏感度较低(相比激光干涉仪),但需在恒温洁净环境中实现最高精度。
白光干涉仪对环境振动、温度波动和空气湍流极为敏感。微小振动(如地面震动、设备运行振动)或温度变化(导致材料热胀冷缩)会改变干涉条纹的稳定性,使测量结果出现噪声或偏差,尤其在超精密测量(如纳米级表面)。
常用解决方案如下:在隔振台或减震地基上操作,远离振动源;控制实验室温度恒定(如±0.5℃以内),避免阳光直射或空调直吹;使用封闭式测量腔体减少空气流动干扰等等。
